Sbarre collettrici in alluminio, shunt flessibili per applicazioni EV

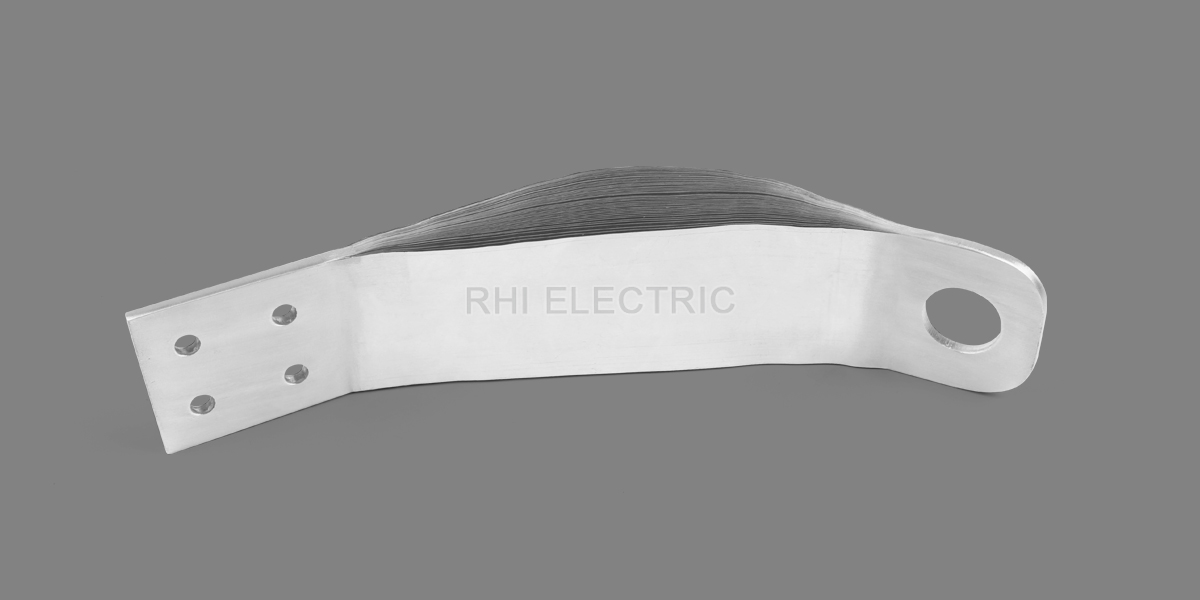

Le sbarre flessibili in alluminio sono saldate su entrambe le estremità, con una sezione centrale flessibile che riduce lo stress meccanico sul connettore della sbarra, migliorando la flessibilità di installazione. Le sbarre in alluminio forniscono la conduttività e le proprietà termiche necessarie offrendo allo stesso tempo un peso ridotto e notevoli vantaggi in termini di costi. Queste caratteristiche li rendono ideali per applicazioni come i pacchi batteria per veicoli elettrici, dove peso e costo sono fattori critici.
I connettori flessibili in alluminio sono progettati per l'interconnessione ad alta affidabilità e a bassa impedenza tra le celle della batteria. Costruiti in alluminio 1060 ad alta conduttività (conduttività ≥62% IACS), garantiscono prestazioni elettriche superiori.

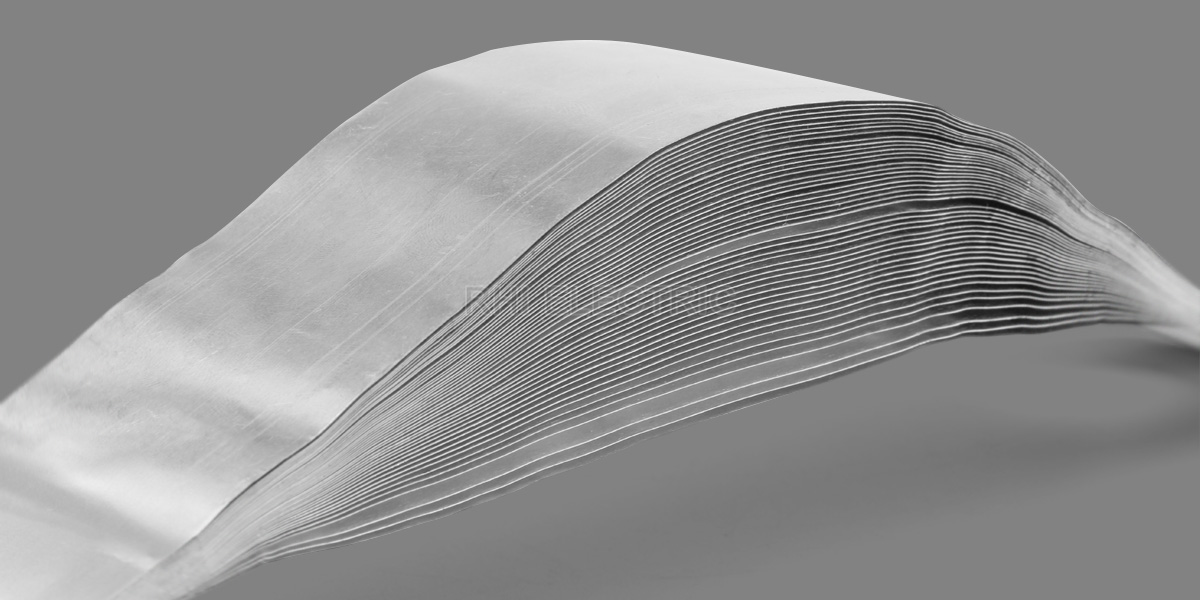

La struttura in lamina laminata multistrato fornisce un'efficiente dissipazione del calore e compensazione dello stress, assorbendo efficacemente le vibrazioni e lo stress da espansione termica per garantire stabilità meccanica a lungo termine in condizioni operative impegnative.
Grazie all'eccellente flessibilità e alla facilità di installazione, queste sbarre flessibili consentono l'ottimizzazione dello spazio e la riduzione dei costi. Uno strato isolante esterno (ad es. guaina termoretraibile) garantisce la sicurezza elettrica. Le sbarre collettrici in alluminio funzionano in modo affidabile in un ampio intervallo di temperature da -50°C a 125°C e resistono a tensioni fino a 4.000 V CC/min, rendendole una soluzione di interconnessione ideale per moduli batteria ad alta densità di energia e sistemi di accumulo dell'energia.
.jpg)
Caratteristiche
- Realizzato in foglio di alluminio o striscia di alluminio;
- Eccellente conduttività e dissipazione del calore con design leggero;
- Significativi risparmi sui costi;
- I giunti di dilatazione assorbono la contrazione termica e i movimenti minori, riducendo al minimo le sollecitazioni e i danni alle sbarre.
ClicQuiper visualizzare il processo di saldatura automatizzata di RHI.
|
Materiale |
Spessore foglio singolo(t) |
Larghezza(B) |
Spessore (T) |
||||||||
|
Al strip |
0,2 |
18 |
22 |
28 |
30 |
35 |
40 |
45 |
48 |
60 |
1~10 |
Dettagli del prodotto
|
Materiale del conduttore: |
Nastro o foglio di alluminioAlluminio (1060) O altri materiali su richiesta. |
|
Processo di saldatura: |
Saldatura per laminazione per diffusione |
|
Materiale isolante: |
Tubo termoretraibile/PVC (immersione) |
|
Temperatura operativa: |
-50℃~125℃ |
|
voltaggio: |
CC 4000 V, 1 min |
|
Design del foro: |

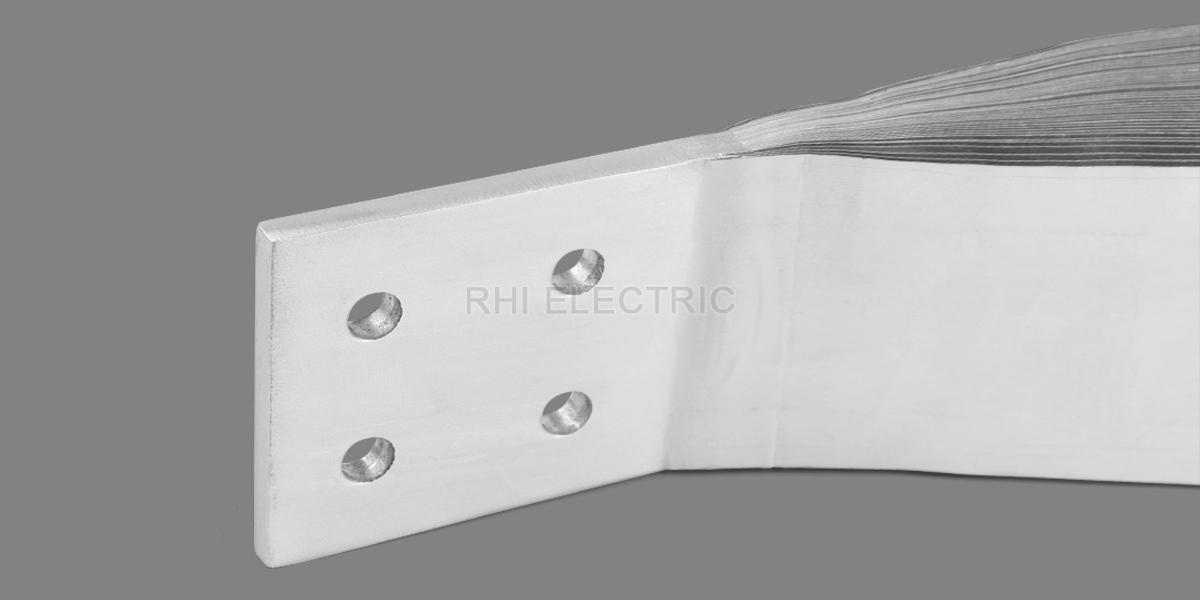

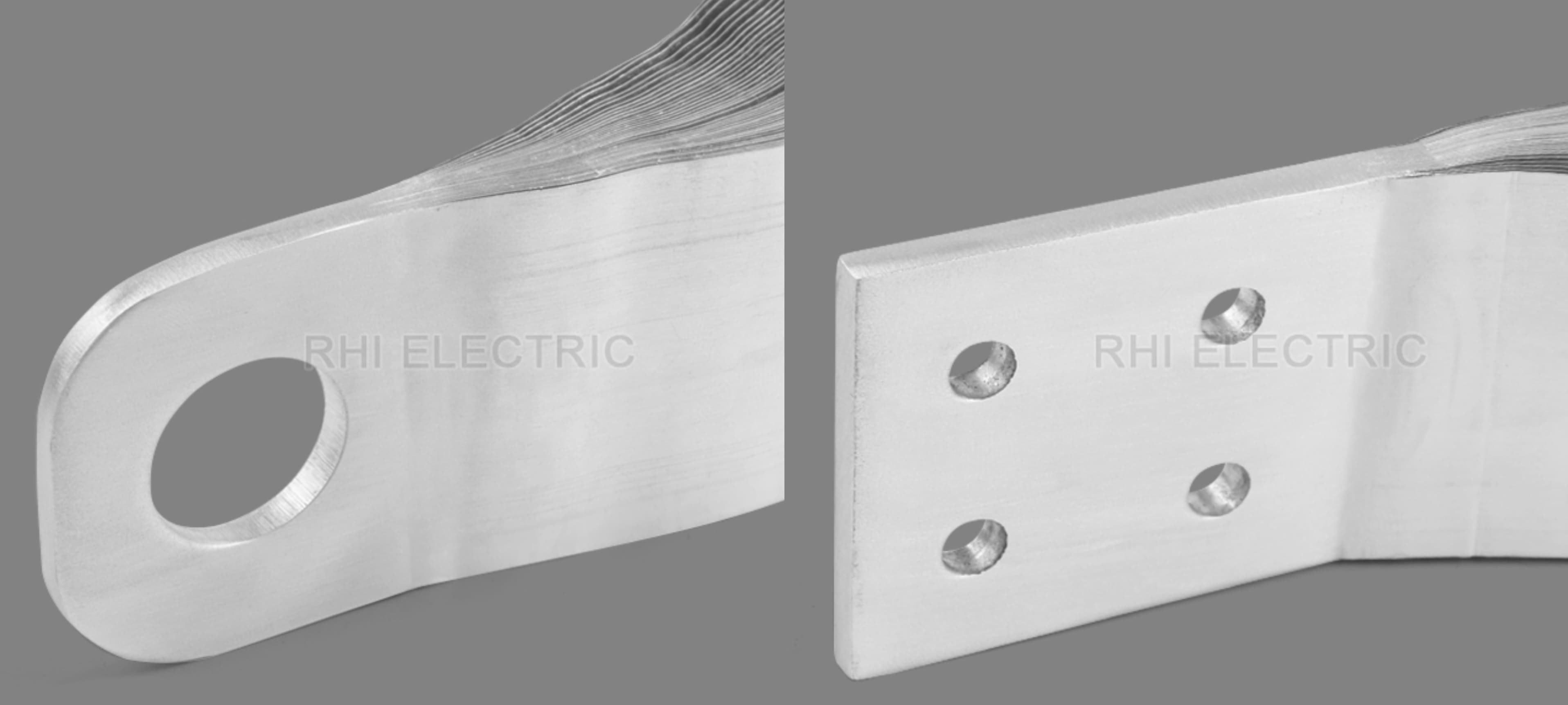

I fori possono essere praticati attraverso le strisce/fogli laminati in forme rotonde o oblunghe, come richiesto. |
|
Certificazione: |
IATF16949:2016,RoHS, ISO14001 |
|
Tempo di risposta al preventivo: |
Dopo aver ricevuto i disegni e averne verificata la fattibilità, saranno necessari 5-7 giorni per formulare un preventivo. |
|
Tempi di consegna: |
Il tempo di consegna richiederà circa 15-20 giorni dopo il pagamento. |
Applicazioni
Le sbarre flessibili in alluminio sono fondamentali nei veicoli elettrici (EV) a nuova energia. L'eccellente conduttività, il design leggero e i connettori a barra collettrice garantiscono una trasmissione efficiente della potenza e un funzionamento affidabile. Con l’avanzare del settore dei veicoli elettrici, queste sbarre flessibili guideranno ulteriore progresso tecnologico e adozione.
- Collegamenti del pacco batteria:Le sbarre flessibili in alluminio collegano le celle della batteria all'interno di un pacco, adattandosi ai vincoli di spazio e all'espansione termica, riducendo la resistenza e la perdita di energia per una potenza erogata costante.
- Sistema di gestione della batteria (BMS):Nel BMS, queste sbarre della batteria collegano le celle della batteria ai moduli, garantendo una trasmissione precisa dei dati e una distribuzione affidabile della corrente.
- Collegamenti al sistema ad alta tensione:Per i sistemi ad alta tensione, le sbarre flessibili gestiscono correnti elevate con bassa resistenza, collegando il motore, l'inverter e il pacco batteria per un funzionamento efficiente e sicuro.
- Sistema di azionamento del motore:Queste sbarre in alluminio collegano l'inverter e il motore, fornendo una trasmissione stabile della corrente e un'efficiente produzione di potenza, assorbendo le vibrazioni e le sollecitazioni meccaniche per prolungare la durata dei componenti.
- Sistema di ricarica:Le sbarre per veicoli elettrici collegano l'interfaccia di ricarica al pacco batteria, adattandosi a vari ambienti e standard per garantire una ricarica efficiente e un'efficace dissipazione del calore.
- Distribuzione dell'energia a bordo:Nella distribuzione dell'energia a bordo, queste sbarre collettrici collegano sistemi come l'aria condizionata, il servosterzo elettrico e l'intrattenimento, garantendo un'alimentazione elettrica stabile e il funzionamento delle apparecchiature.
