Barre collettrici in alluminio per interconnessione batterie HV da 800 V

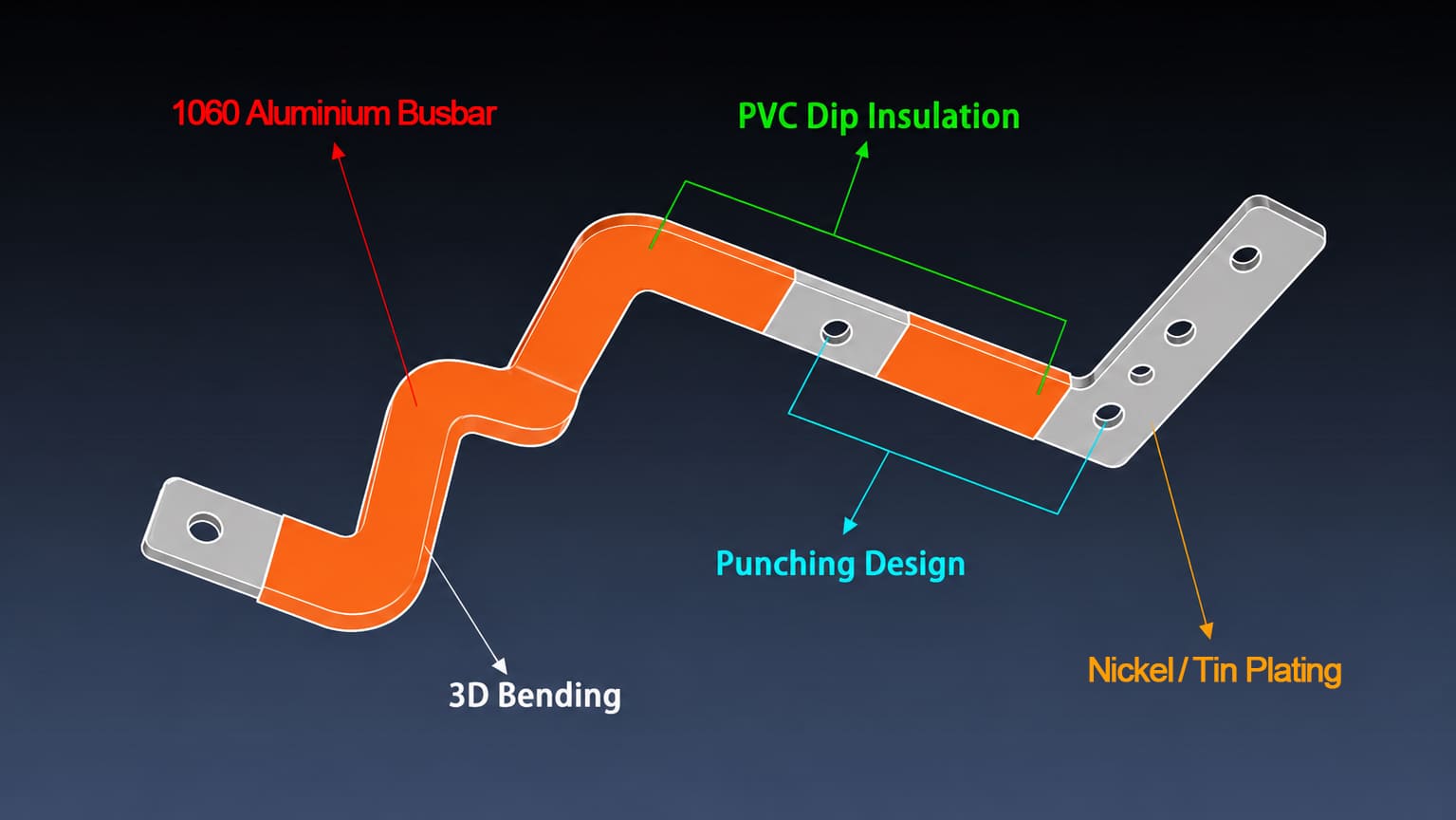

Realizzata in alluminio 1060, questa barra collettrice per batteria è caratterizzata da piegatura di precisione, isolamento in PVC, spelatura selettiva dell'isolamento e punzonatura di precisione per un'integrazione perfetta nei gruppi di batterie standardizzati. Il suo design leggero ed economico fornisce un'eccellente conduttività elettrica e prestazioni termiche per l'interconnessione dei moduli batteria dei veicoli elettrici, contribuendo a ridurre il peso del veicolo e migliorando al contempo l'efficienza e l'affidabilità dei veicoli elettrici.
L'isolamento in PVC per sbarre collettrici in alluminio si ottiene preriscaldando il substrato di alluminio prima dell'immersione nel plastisol in PVC liquido. Dopo la plastificazione e l'indurimento, si forma uno strato isolante denso e uniforme per fornire un affidabile isolamento elettrico ad alta tensione per i pacchi batteria dei veicoli elettrici.
In quanto conduttore primario di corrente all'interno del pacco batteria, la sbarra collettrice in alluminio consente la distribuzione di corrente elevata tra celle della batteria, moduli, Battery Disconnect Unit (BDU) e connettori ad alta tensione. Il suo design a bassa resistenza riduce al minimo la perdita di potenza garantendo al tempo stesso un'efficiente trasmissione di potenza.
Con l’adozione diffusa di piattaforme di ricarica rapida da 800 V, le sbarre in alluminio si sono evolute oltre i semplici conduttori per diventare componenti critici di distribuzione dell’energia nei sistemi di batterie dei veicoli elettrici. La loro rigidità dielettrica, capacità di trasporto di corrente, prestazioni termiche e stabilità elettrica influenzano direttamente la capacità di ricarica rapida, l'efficienza energetica e la sicurezza ad alta tensione.
.jpg)
| Parametro | Resistere alla tensione | RoHS | Materiale isolante | Resistenza alla temperatura | Spessore dell'isolamento | Materiale conduttore |
| Valori | CC 4000 V, 1 min | Qualificato | Rivestimento in PVC per immersione | -40~125°C | 0,8-2 mm | 1060 alluminio |
